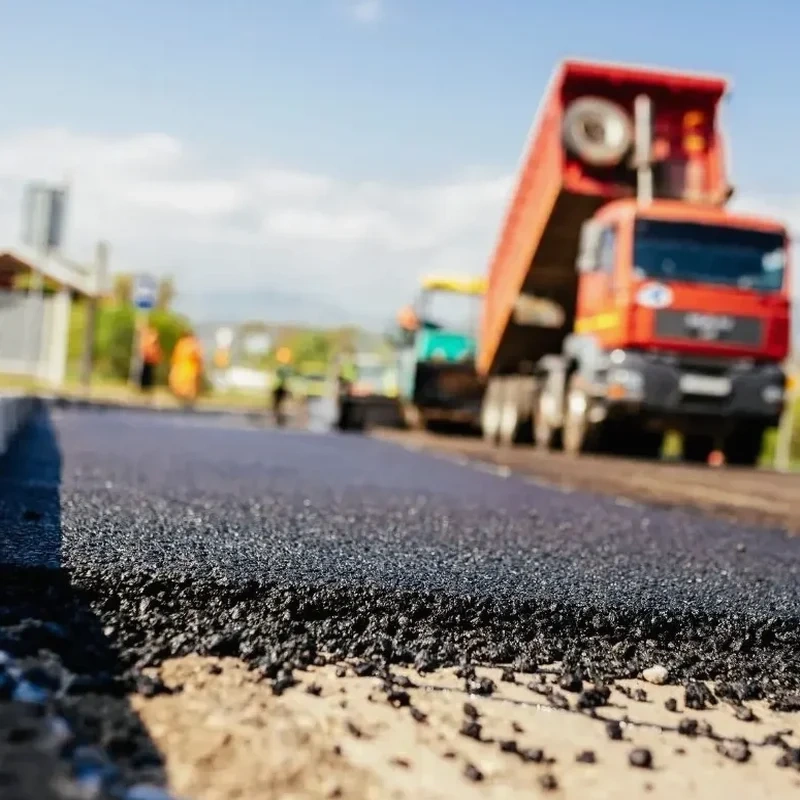

Bemessung flexibler Fahrbahnen in Arnsberg – bodenmechanische Grundlagen für Asphaltbefestigungen

Wenn der Dynapac-Walzenzug über die letzte frisch eingebaute Asphaltschicht fährt und der Glattmantel das Material auf 98 Prozent Marshallverdichtung drückt, zeigt sich, ob die Fahrbahnbemessung gepasst hat. Wir sehen täglich, wie Kernbohrkrone und Plattendruckgerät zum Einsatz kommen, um in Arnsberg die Tragfähigkeit flexibler Verkehrsflächen zu verifizieren. In unseren bodenmechanischen Laboren im Sauerland läuft parallel die Sieblinie nach DIN EN 933-1, denn das Größtkorn der Tragschicht beeinflusst den gesamten Schichtaufbau. Die Bemessung flexibler Fahrbahnen beginnt für uns nicht am PC, sondern mit dem ersten CBR-Versuch und der Frage, wie die devonischen Schiefertone unter der geplanten Trasse auf Frost-Tau-Wechsel reagieren. Wir erstellen den Aufbau nach den Belastungsklassen der RStO 12, ergänzt um lokale Erfahrung aus dem hügeligen Terrain zwischen Ruhr und Lenne.

Die Froströhre im Oberbau ist in Arnsberg keine akademische Größe – bei verwitterten Tonschiefern mit F3-Klassifikation entscheidet sie über die Lebensdauer der Asphaltdecke.

Vorgehen und Leistungsumfang

Die Geologie in Arnsberg ist geprägt vom rechtsrheinischen Schiefergebirge: oberflächennah verwitterte Tonschiefer und Grauwacken, die bei Wasserzutritt schnell aufweichen. Das erfordert bei der Fahrbahnbemessung eine sorgfältige Bewertung der Frostempfindlichkeitsklasse – nach ZTV E-StB 17 liegt hier oft ein F2- oder F3-Untergrund vor, was zu einer entsprechend dicken Froströhre im Oberbau führt, die wir mit dem Plattendruckversuch auf dem Planum nachweisen. Die Ev2-Werte auf dem Schottertragschicht-Planum müssen mindestens 120 MN/m² erreichen, damit die Asphaltschichten ihre rechnerische Lebensdauer erfüllen. Gerade in den Hanglagen von Alt-Arnsberg beobachten wir, dass das Quergefälle und die Entwässerung der Tragschichten entscheidend sind: stehendes Wasser im Schotterkoffer macht jede Bemessung zunichte. Wir kombinieren den Lastplattendruckversuch oft mit dem Benkelman-Balken, um die Einsenkungsmulde unter Radlast zu erfassen – das gibt ein realistischeres Bild als reine Laborwerte. In den Gewerbegebieten von Hüsten, wo Schwerlastverkehr dominiert, fahren wir die Belastungsklasse Bk100 oder Bk32 und dimensionieren die Asphaltpakete entsprechend konservativ. Ein CBR-Versuch am ungestörten Untergrund liefert die Basis für die rechnerische Dimensionierung der ungebundenen Schichten.

Örtliche Baugrundfaktoren

Der Unterschied zwischen einer Fahrbahn in der Ruhrtal-Aue bei Hüsten und einer Trasse am Hang des Lüsenbergs könnte kaum größer sein. In der Aue haben wir es mit grundwasserbeeinflussten, bindigen Auelehmen zu tun – die Frostempfindlichkeit ist hoch, und ohne ausreichende Froströhre von mindestens 55 bis 75 Zentimetern Dicke drücken Eislinsen die Asphaltschichten im ersten Winter hoch. Am Hang dagegen steht verwitterter Schiefer an, der bei guter Verdichtung tragfähig ist, aber zur Erosionsrinne wird, sobald Oberflächenwasser unkontrolliert abläuft. Wir sehen immer wieder Schäden in Wohngebieten, wo man die Entwässerung der Tragschicht vernachlässigt hat: stehendes Wasser im Schotterkoffer führt zu Pumpwirkung unter Verkehrslast und wäscht Feinanteile aus. Die Bemessung flexibler Fahrbahnen muss in Arnsberg immer die lokale Hydrologie mitdenken – sonst helfen auch die besten Asphaltrezepturen aus dem Mischwerk nichts.

Referenznormen

RStO 12 – Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen, ZTV E-StB 17 – Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau, DIN EN 13286-47 – CBR-Versuch an ungebundenen Gemischen, DIN 18134 – Plattendruckversuch (Lastplattendruckversuch), ZTV Asphalt-StB – Zusätzliche Technische Vertragsbedingungen Asphalt, TL Asphalt-StB – Technische Lieferbedingungen für Asphaltmischgut

Typische Werte

Parameter	Typischer Wert
Bemessungsverfahren	RStO 12 (Belastungsklassen Bk0,3 bis Bk100)
Ev2-Wert Planum (Mindestanforderung)	≥ 45 MN/m² (Untergrund/Unterbau)
Ev2-Wert Schottertragschicht	≥ 120 MN/m² (Bk3,2 bis Bk100)
Verdichtungsgrad Asphaltschichten	≥ 98 % Marshallverdichtung
Frostempfindlichkeitsklasse typisch Arnsberg	F2 bis F3 (ZTV E-StB 17)
Prüfverfahren Tragfähigkeit	Plattendruckversuch DIN 18134, CBR-Versuch DIN EN 13286-47
Größtkorn Asphalttragschicht	0/22 mm oder 0/32 mm (je nach Belastungsklasse)

Fragen und Antworten

Was kostet eine Fahrbahnbemessung für eine Privatstraße in Arnsberg?

Für eine typische Privatstraße oder Hofbefestigung im Raum Arnsberg liegen die Kosten für die geotechnische Untersuchung mit Fahrbahnbemessung zwischen 1.610 und 4.770 Euro. Der genaue Betrag hängt von der Anzahl der Plattendruckversuche, der erforderlichen Bodengutachten-Tiefe und der Belastungsklasse ab. Wir erstellen vorab ein Angebot mit Festpreis.

Welche Belastungsklasse gilt für eine Wohnstraße in Arnsberg?

Für Wohnstraßen ohne Schwerlastverkehr wird meist die Belastungsklasse Bk0,3 oder Bk1,0 nach RStO 12 angesetzt. Das ergibt einen moderaten Asphaltaufbau. Sobald regelmäßig Lkw-Verkehr zu erwarten ist – etwa in Gewerbegebieten – dimensionieren wir auf Bk3,2 oder höher.

Muss der Untergrund vor dem Asphalteinbau verdichtet werden?

Ja, das ist zwingend erforderlich. Der Untergrund oder das Planum muss nach ZTV E-StB 17 einen Ev2-Wert von mindestens 45 MN/m² erreichen. Bei bindigen Böden, wie wir sie im Ruhrtal häufig antreffen, ist oft eine Bodenverbesserung mit Kalk oder ein Bodenaustausch nötig, um diesen Wert zu erreichen.

Wie dick muss die Froströhre in Arnsberg sein?

Das hängt von der Frostempfindlichkeitsklasse des Untergrunds ab. Bei F2-Böden sind mindestens 55 cm frostsicherer Oberbau nötig, bei F3-Böden 65 bis 75 cm. In Arnsberg mit seinen verwitterten Tonschiefern liegt die Froströhre meist im Bereich von 60 bis 70 cm, was wir in der Bemessung entsprechend berücksichtigen.
